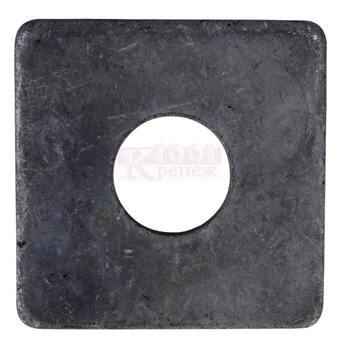

DIN 436 Шайба квадратная окс. сталь, M10 11x30x3 мм
Артикул: 248851-000
Код товара: 248851
Название
Артикул
-
Размер
Материал
Упаковка
Цена, руб.
Количество
| Модель | DIN 436 ОКС M10 11х30х3 |
|---|---|
| Материал | окс. сталь |
| Резьба | M10 |
| Тип | плоская |
| Диаметр, мм | 11 |
| Внешний диаметр, мм | 30 |
| Стандарт | DIN 436 |
| Толщина, мм | 3 |
| Страна бренда | Россия |
| Страна производства | Россия / Китай |
Свойства и преимущества
- Подходит для применения совместно с квадратными гайками по стандарту DIN 562;
- Квадратная форма шайбы обеспечивает равномерное распределение нагрузки, что предотвращает деформацию поверхностей и увеличивает стабильность соединения;
- Защитный слой метиза предотвращает окисление металла и защищает его от коррозии;
- Механическая прочность углеродистой стали позволяет шайбе выдерживать значительные нагрузки, сохраняя свои свойства даже при интенсивной эксплуатации.
Информация о продукте
|
Параметры шайбы |
Используемый диаметр резьбы |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
М10 |
М12 |
М16 |
М20 |
М22 |
М24 |
М27 |
М30 |
М33 |
М36 |
М39 |
М42 |
М45 |
М48 |
М52 |
|
|
Длина грани, a |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
95 |
100 |
110 |
125 |
135 |
140 |
150 |
160 |
|
Ширина шайбы, h |
3 |
4 |
5 |
5 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
10 |
10 |
|
Номинальный диаметр, d |
11 |
13,5 |
17,5 |
22 |
24 |
26 |
30 |
33 |
36 |
39 |
42 |
45 |
48 |
52 |
56 |
| d | Номинальный диаметр |
a | h |
|---|---|---|---|
| 9 | M8 | 30 | 3 |
| 11 | M10 | 30 | 3 |
| 13,5 | M12 | 40 | 4 |
| 17,5 | M16 | 50 | 5 |
| 22 | M20 | 60 | 5 |
| 24 | M22 | 70 | 6 |
| 26 | M24 | 80 | 6 |
| 30 | M27 | 90 | 6 |
| 33 | M30 | 95 | 6 |
| 36 | M33 | 100 | 6 |
| 39 | M36 | 110 | 6 |
| 42 | M39 | 125 | 8 |
| 45 | M42 | 135 | 8 |
| 48 | M45 | 140 | 8 |
| 52 | M48 | 150 | 10 |
| 56 | M52 | 160 | 10 |
