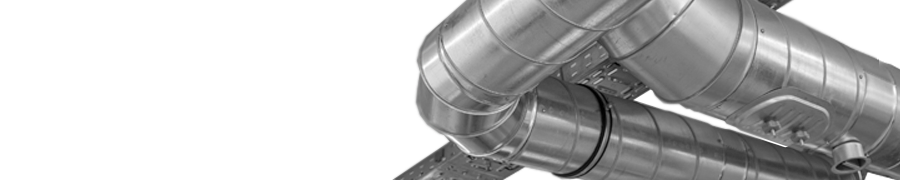

Вентиляция и воздуховоды

Основу разветвленной вентиляционной сети составляют крупные и сложные узлы — двигатели, охладители и нагреватели, фильтры. Эффективность этого оборудования во многом зависит от вспомогательных механизмов и трубопроводной арматуры, которые обеспечивают взаимодействие ключевых блоков и помогают в настройке.

К данной группе относятся элементы крепежа, комплектующие, расходники, средства герметизации воздуховодов и устройства управления.

Оборудование для монтажа и обслуживания вентиляции

Эффективная вентиляционная система является обязательной для любого жилого или промышленного объекта. Ее ключевые параметры — производительность, надежность и безопасность, однако, чтобы этого добиться, необходим не только продуманный проект. Грамотный подбор оборудования, профессиональная настройка и ответственное обслуживание системы важны не менее.

Узлы и сетевые элементы

Вентиляционные установки бывают наборные и моноблочные, с размещением в стенах и на крышах, со встроенными рекуператорами, охладителями и вытяжными зонтами. Однако у всех качественных климатических систем, независимо от конфигурации, есть один общий элемент — механизмы и приспособления для оптимизации функциональности.

Хомуты и перфорированные ленты

Данный тип креплений предназначен для монтажа вентканалов круглого сечения, диаметром 74-1220 мм, с возможностью регулировки обжимного усилия. Хомуты являются универсальным средством. Они в равной степени участвуют в сборке как жестких, так и гибких воздуховодов, расположенных под разными углами к несущей поверхности, в любом пространственном положении и внешних условиях.

Изготавливаются из тонколистовой стали с цинковым покрытием. Это увеличивает срок службы изделий и позволяет применять их в условиях повышенной влажности. Большинство моделей комплектуются резиновым уплотнителем, играющим роль шумо/виброгасителя. К основанию хомуты крепятся при помощи анкеров или резьбовых шпилек, которые позволяют легко изменять высоту подвеса трубы.

Перфорированная лента — это гибкая стальная или полимерная полоса шириной 10-200 мм со множеством отверстий по всей площади, что позволяет применять ее без ограничений по типу крепежа. Может использоваться в качестве равноценной альтернативы хомутам в труднодоступных местах.

Зажимы, уголки, монтажные шины

Фланцевый зажим для трубопроводов прямоугольного сечения усиливает стяжку элементов, уплотняя соединение без сварки и сверления. Внешне это G-образная скоба из оцинкованной стали, с метрическим винтом, регулирующим степень прижима.

Устройство обеспечивает быстрый монтаж вентиляционных коробов и фасонных деталей без ограничений по габаритам и рекомендовано к использованию на участках, где расстояние между точками креплений составляет от 300 мм.

Металлические уголки толщиной 2-2,5-3 мм служат для упрочнения фланцевых стыков при сборке опорных каркасов из монтажных шин (шинореек). Это простой и недорогой способ придать вентиляционной системе дополнительную жесткость и герметичность.

Монтажные шины (шинорейки) используются в работе с фасонными и прямоугольными частями конструкции, в качестве основы фланцевого узла. В комплекте с уголками и зажимами образуют законченный набор для соединения двух элементов.

Кронштейны и подвесы

Устройства данной группы применяют везде, где необходима жесткая фиксация воздуховодов на стенах и потолках. Материал кронштейнов — оцинкованная или нержавеющая сталь, коррозионная стойкость которой расширяет область использования крепежа, включая места с высокой влажностью.

Изделия имеют разную форму (A-, L-, V-, Z-, T-образную). Большинство модификаций оснащены виброгасителями — вставками из синтетического каучука. Отдельные кронштейны, например, с V-образным профилем, предназначенные для фиксации вентканалов к профнастилу, позволяют регулировать положение конструкции в пространстве.

Герметики, монтажные ленты, уплотнители

Утечка воздуха — один из наиболее распространенных дефектов, снижающих эффективность вентиляционных систем. По статистике, причиной аварии, чаще всего, становятся ошибки в монтаже, механическая деформация, очаговая коррозия, неправильный крепеж и непрочное соединение частей воздуховодов.

Для герметизации и ремонта используют следующие типы уплотнителей:

• Монтажный скотч — универсальный самоклеящийся материал, необходимый при установке и эксплуатации вентиляционных систем. Бывает металлизированным, армированным, с теплоотражающей поверхностью.
• Ленточный уплотнитель — тонкий, плоский полимерный шнур с клеевым слоем. Укладывается между фланцами. При грамотном применении полностью исключает проникновения воздуха через стыки.
• Гибкие вставки (виброкомпенсаторы) — устройства, для амортизации трубопроводных соединений. Защищают систему от деформаций при осевых подвижках конструкции. По форме, это два широких стальных кольца, соединенных полосой из эластичного материала.
• Жидкие герметики — вязкие химические смеси на основе акрила, битума, силикона. В зависимости от состава, могут использоваться для изоляции соединений в различных средах и температурном диапазоне от – 40 до +100 °C.

Выбор средства для предотвращения утечки производится на основе допустимых значений для конкретного типа вентиляционной системы. В России, документом, регламентирующим потери воздуха при транспортировке, является СНиП 3.05.01-85.

Клапаны, диффузоры и решетки вентиляции

В данную категорию попадают изделия, которые обеспечивают контроль и регулировку силы, объема и направления потока. Вентиляционный клапан — это металлический цилиндр, внутри которого находится один или несколько валов с заслонками/жалюзи. Изменяя их положение при помощи электрического или ручного привода, можно управлять циркуляцией воздуха.

Диффузор — внешнее устройство для подачи, забора, перенаправления и перемешивания воздушных масс на входе/выходе из системы. В отличие от вентиляционных решеток, которые, как правило, выполняют декоративную функцию, диффузоры имеют более сложную конструкцию, позволяющую тонко настраивать параметры транспортировки.

Кровельные опоры

Элементы, отвечающие за размещение инженерных коммуникаций, в том числе вентиляционного оборудования, на кровле. Их особенность — возможность установки габаритных конструкций без повреждения гидроизоляционного слоя.

Опорные лапы, которые передают нагрузку на битумное или металлическое покрытие, равномерно распределяют вес воздуховодов, климатических устройств, солнечных панелей и сервисных площадок, а шарнирная схема позволяет монтировать части приточно-вытяжных систем на крышах с самым сложным рельефом.

Гибкие воздуховоды и теплоизоляция

В вентиляционных сетях гибкие воздуховоды используются для прокладки каналов там, где применению жестких конструкций препятствует компоновка объекта. В зависимости от задач, можно выбрать устройство одной из двух групп:

• неизолированные — недорогие изделия из проволочного каркаса, оклеенного фольгой, зависимые от внешней температуры и не ограничивающие шумность потока;
• теплоизолированные — с дополнительным слоем минеральной ваты, защищенной пенофолом и полиэстером.

Гибкие воздуховоды имеют круглое сечение и без проблем сопрягаются со всеми узлами системы. При необходимости в дополнительном утеплении к ним легко применить любой тип рулонной изоляции, а гибкие вставки помогают снизить уровень вибрации от приточных установок.

Узлы управления дроссель-клапаном

Сектор регулировки положения заслонок дроссель-клапанов интегрируется в системы вентиляции, кондиционирования и газообмена для изменения мощности циркулирующей смеси. Устройства имеют шкалу положения заслонок и фиксатор, удерживающим жалюзи под нужным углом.

В зависимости от модели, секторы управления устанавливаются на воздуховоды круглого и прямоугольного сечения. В закрытой позиции объем потока, проходящего через регулируемый клапан составляет 10%.

Расходники для кондиционирования

Раздел предлагает инструменты, комплектующие и материалы для монтажа и эксплуатации систем вентиляции и кондиционирования. Наиболее востребованные позиции:

• теплоизоляция для труб и оборудования из вспененной резины и каучука;
• дренажные шланги для отвода конденсата;
• фреон;
• медно-фосфорный припой, флюсы;
• трубки и фитинги из меди;
• крепеж, кронштейны и антивандальные устройства для защиты внешних блоков.

При покупке климатической системы необходимо обращать внимание не только на бренд основных узлов, но также на качество и доступность расходных материалов. У нас можно получить подробную консультацию и профессиональные рекомендации по выбору оборудования.

Обращайтесь! Мы работаем для Вас!
