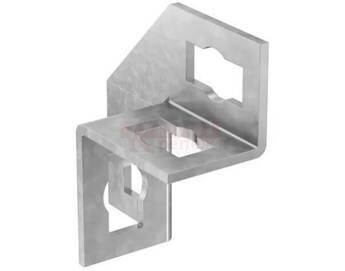

PUWS 2x2 FVZ Универсальный уголок fischer для профилей FUS гор. цинк, 41x103x4 мм
| Модель | PUWS 2x2 FVZ |
|---|---|
| Материал | гоц. сталь |
| Длина, мм | 103 |
| Страна бренда | Германия |
| Страна производства | Евросоюз |
| Покрытие | электроцинкование по DIN 50979, мин. 8 мкм |
| Ширина, мм | 41 |
| Кол-во отверстий, шт. | 2/2 |
| Толщина, мм | 4 |
| Система | FUS |
| Момент затяжки для винтов кл. прочн. ≥ 8.8, Нм | 40 |
| Макс. допустимая сдвигающая нагрузка, кН | 3.5 |
| Макс. допускаемая нагрузка на растяжение для FUS 2.5 мм, кН | 7 |
| Макс. допускаемая нагрузка на растяжение для FUS 2 мм, кН | 5 |
| Градус угла, (°) | 90 |
| Подходит для | для профилей FUS под гайку PFCN 41 |
Свойства и преимущества
- Такие монтажные уголки можно использовать в широком диапазоне разновидностей инженерных систем и сетей
- Характеризуются длительным сроком эксплуатации, надежностью и устойчивостью к внешним воздействиям
- Специальное гальваническое покрытие надежно защищает от образования коррозийных явлений
- Может использоваться многократно
- Позволяет создавать аккуратные, практически незаметные снаружи соединения, которые не будут портить внешний вид всей конструкции или системы
- Не требует использования сварочной аппаратуры и технически сложного оборудования
- Такие сборочные уголки можно монтировать при помощи стандартного набора инструментов и электромеханического оборудования
Функционирование
- Данные монтажные уголки имеют угол сгиба в 90° и применяются для соединения элементов стропильных систем, воздуховодов, вентиляционных систем и различных инженерных сетей, а также профильных конструкций с непрямыми углами
- Оснащены специальными отверстиями для установки крепежных болтов, винтов и шайб
- Диаметр крепежных элементов для использования таких уголков должен подбираться в соответствии с отверстиями в монтажном уголке, чтобы исключить перекосы и шаткость соединения
Сборка конструкций: Профиль fischer FUS с элементами быстрого соединения с помощью гайки PFCN 41 (ширина профиля 41: 21х41, 41х41, 62х41)
| № | Вид соединения/задача | Вариант №1 | Вариант №2 | Вариант №3 | Соединительный крепеж | |
|---|---|---|---|---|---|---|
| 1 |
Продольное соединение 2-х профилей |
|
||||
| 2 |
Крепление профиля к основанию (стена, пол, потолок) |
|
|
|||
| 3 |
Создание консольной опоры для трубопровода, кабельных лотков, вентиляционных каналов. |
FCA 21 Консоль из С-образной шины |
|
- | ||
| 4 |
Угловое соединение 90° 2-х профилей монтажных |
|
|
|
|
|
| 5 |
Угловое соединение 90° 2-х профилей монтажных (усиленное, на две плоскости) |
|
|
|||
| 6 |
Крестовое соединение двух монтажных профилей в накладку |
|
||||
| 7 |
Крестовое соединение двойного Н образного профиля и одинарного П образного профиля |
|
|
|||
| 8 |
Соединение 90° 3-х и 4-х профилей монтажных (тройники) |
|
|
|
||
| 9 |
Угловое соединение 45° / 135° 2-х профилей монтажных |
|
|
|||
| 10 |
Крепления к двутавровой балке профиля / шпильки / инженерных систем |
|
|
|
- | |
| 11 |
Стыковочные соединения профилей |
|
|
|||
| 12 |
Создать в профиле точки крепления под шпильку / болт или монтаж резьбовой шпильки для крепления хомута |
|
- | |||
| 13 |
Усиление консоли |
|
|
|||
| 14 |
Создание подвеса или опоры (для хомута трубопровода или других инженерных коммуникаций) |
|
|
|
