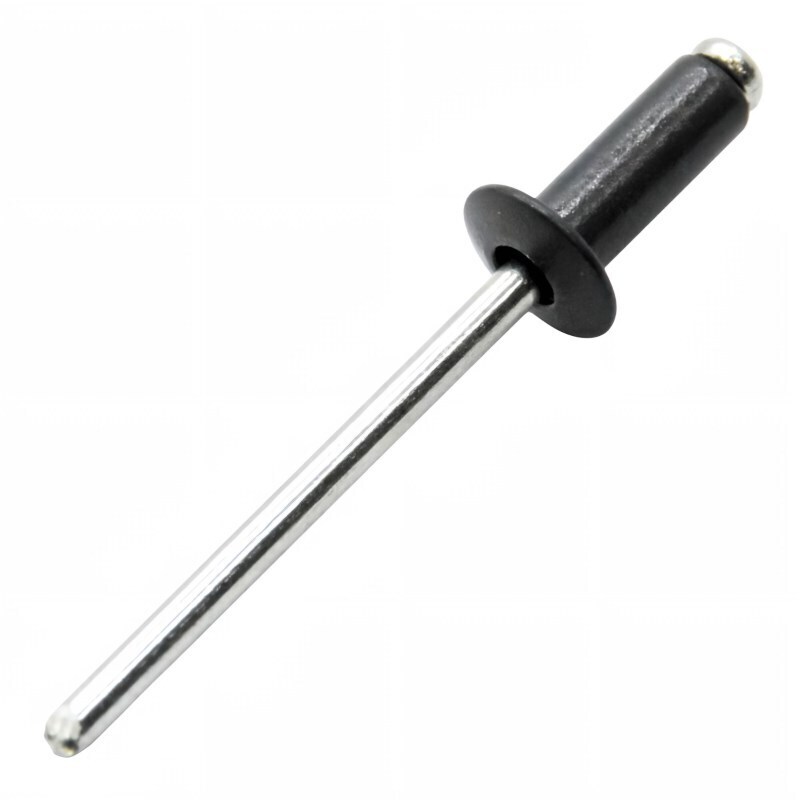

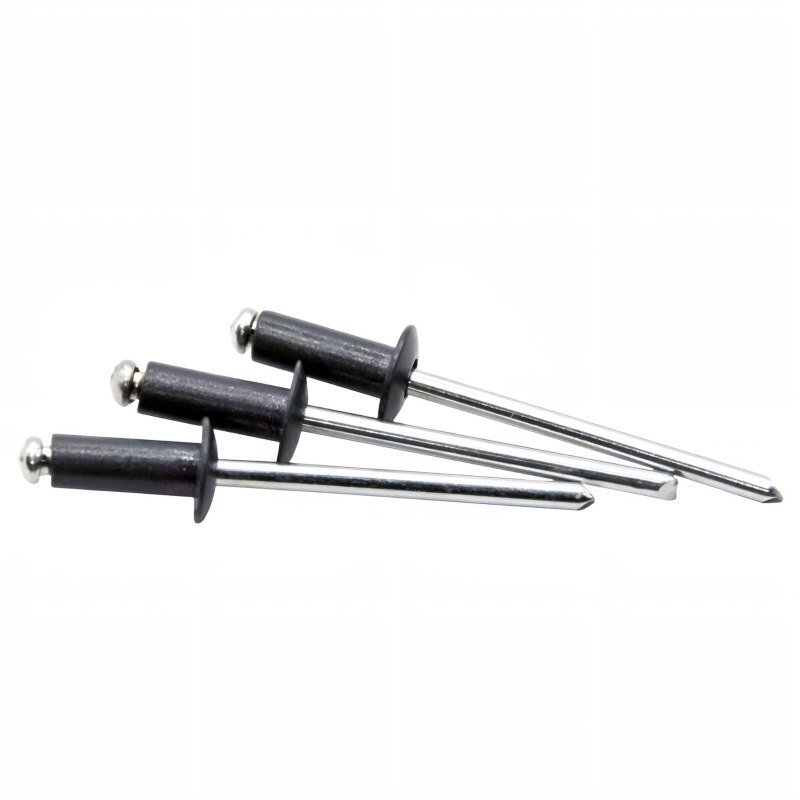

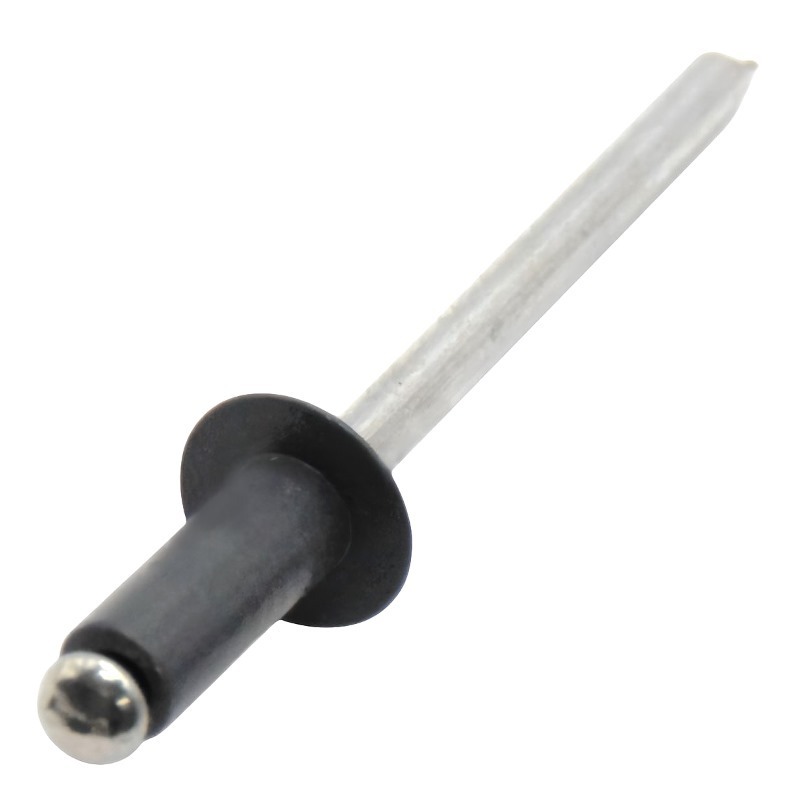

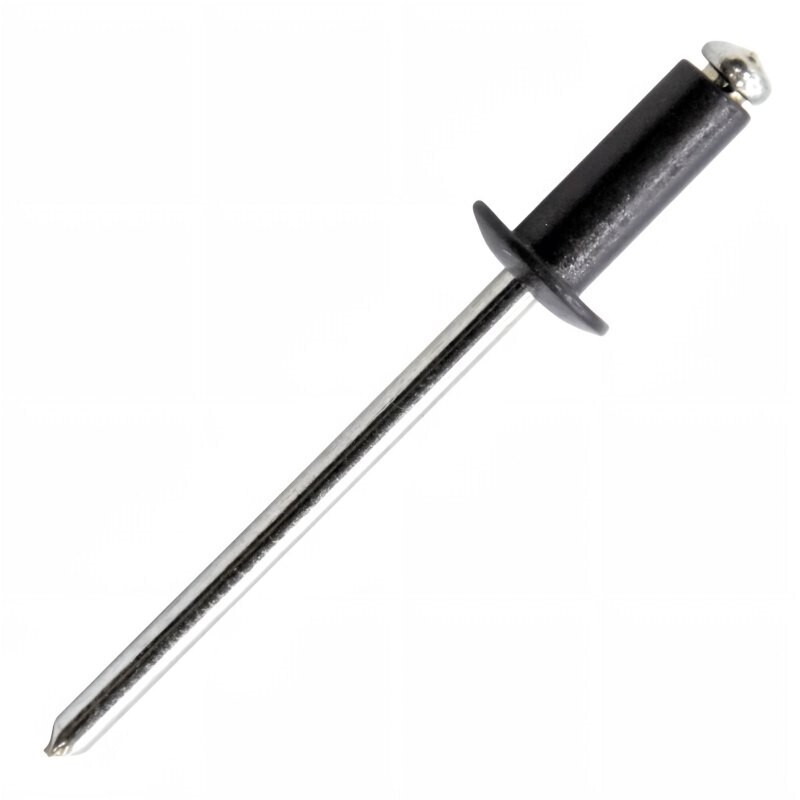

DIN 7337 RAL7024 Al/St Заклепка вытяжная со стандартным бортиком и стальным стержнем графитового серого цвета, 3.2x8 мм (арт. 238110)
Артикул: 238110-000
Код товара: 238110
Название
Артикул
-
Размер
Материал
Упаковка
Цена, руб.
Количество
| Материал | Al/St |
|---|---|
| Вес нетто шт./кг | 0,00127 |
| Диаметр, мм | 3.2 |
| Длина, мм | 8 |
| Тип бортика | выпуклый |
| Страна бренда | Россия |
| Страна производства | Россия / Китай |
| Диаметр бортика, мм | 6.5 |
| Стандарт | DIN 7337 |
| Цвет | RAL 7024 (графитовый серый) |
| Цвет RAL |
|
| Толщина скрепляемого материала, мм | 6-8 |
RAL 7024
Свойства и преимущества
Заклепки DIN 7337 могут иметь плоскую или выпуклую шляпку. Вытяжная заклепка DIN 7337 устанавливается с помощью специализированного оборудования – заклепочника.
Назначение
Заклепка DIN 7337 бывает в разных исполнениях и может быть выполнена из разных материалов: алюминий, нержавеющая сталь, сталь, бронза, медь. Данная заклепка применяется в любых сферах промышленности, в приборостроении, машиностроении, в сборке различных конструкций и каркасов. Особенно вытяжные заклепки DIN 7337 получили широкое применение в строительстве.Монтаж
- Нанесите разметку на соединяемых деталях
- Просверлите дрелью отверстия
- Вставьте заклепку
- Раздвиньте ручки заклепочника и вставьте в него стержень
- Сожмите ручки инструмента до отлома стрежня
- Ослабьте ручки и убедитесь, что стержень вошел
Информация о продукте
|
Параметры заклепки |
Диаметр заклепки, D |
||||||||
|
2,4 |
3 |
3,2 |
4 |
4,8 |
5 |
6 |
6,4 |
||
|
Диаметр буртика, H |
5,0 |
6,5 |
6,5 |
8,0 |
9,5 |
9,5 |
12,0 |
13,0 |
|
|
Высота буртика, T |
0,65 |
1,0 |
1,0 |
1,2 |
1,3 |
1,3 |
1,5 |
1,8 |
|
|
Диаметр стержня |
1,55 |
2,00-2,05 |
2,00-2,05 |
2,45-2,65 |
2,95-3,30 |
2,95-3,30 |
3,4-3,8 |
3,9-4,00 |
|
|
Длины заклепок, L |
мин. |
4 |
4 |
4 |
5 |
6 |
6 |
8 |
12 |
|
макс. |
8 |
30 |
25 |
40 |
30 |
80 |
50 |
30
|
|
Таблица параметров для данного элемента
| D/L | 3 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 |
| 5 | v | ||||||
| 6 | v | v | |||||
| 8 | v | v | v | v | |||
| 10 | v | v | v | v | v | v | v |
| 12 | v | v | v | v | v | v | v |
| 16 | v | v | v | v | v | v | v |
| 18 | v | v | v | v | v | v | v |
| 20 | v | v | v | v | v | v | v |
| 25 | v | v | v | v | |||
| 30 | v | ||||||
| 35 | v | ||||||
| 40 | v | ||||||
| 45 | v | ||||||
| 50 |
| Размер | D | H | T | R | диаметр стержня |
P | Усилие на разрыв | Усилие на срез | |
| 2.4 | 2.4 (+0.08 -0.10) |
5.0 (+0 -0.7) |
0.7 (+0.15 -0.15) |
0.2 | 1.45 | 27 | 355 N | 315 N | |
| 3.0 | 3.0 (+0.08 -0.10) |
6.5 (+0 -0.7) |
0.8 (+0.2 -0.2) |
0.2 | 1.75 | 27 | 810 N | 620 N | |
| 3.2 | 3.2 (+0.08 -0.10) |
6.5 (+0 -0.7) |
0.8 (+0.2 -0.2) |
0.2 | 1.75 | 27 | 980 N | 760 N | |
| 4.0 | 4.0 (+0.08 -0.15) |
8.0 (+0 -1.0) |
1.0 (+0.3 -0.3) |
0.3 | 2.10 | 27 | 1600 N | 1200 N | |
| 4.8 | 4.8 (+0.08 -0.15) |
9.5 (+0 -1.0) |
1.1 (+0.3 -0.3) |
0.3 | 2.70 | 27 | 2230 N | 1690 N | |
| 5.0 | 5.0 (+0.08 -0.15) |
9.5 (+0 -1.0) |
1.1 (+0.3 -0.3) |
0.3 | 2.70 | 27 | 2500 N | 2000 N | |
| 6.0 | 6.0 (+0.08 -0.15) |
12.0 (+0 -1.5) |
1.5 (+0.4 -0.4) |
0.4 | 3.60 | 27 | 3900 N | 3000 N | |
| 6.4 | 6.4 (+0.08 -0.15) |
13 (+0 -1.5) |
1.8 (+0.4 -0.4) |
0.5 | 3.85 | 27 | 4100 N |
3120 N |
|
AL (Mg2,5%)/ST — Алюминий (Магний 2,5%)/Сталь Тело: Алюминий (Магний 2,5); Стержень: Сталь
| Размер | D | H | T | R | Диаметр стержня |
P | Усилие на разрыв | Усилие на срез | |
| 2.4 | 2.4 (+0.08 -0.10) |
5.0 (+0 -0.7) |
0.7 (+0.15 -0.15) |
0.2 | 1.45 | 27 | 355 N | 315 N | |
| 3.0 | 3.0 (+0.08 -0.10) |
6.5 (+0 -0.7) |
0.8 (+0.2 -0.2) |
0.2 | 1.75 | 27 | 810 N | 620 N | |
| 3.2 | 3.2 (+0.08 -0.10) |
6.5 (+0 -0.7) |
0.8 (+0.2 -0.2) |
0.2 | 1.75 | 27 | 980 N | 760 N | |
| 4.0 | 4.0 (+0.08 -0.15) |
8.0 (+0 -1.0) |
1.0 (+0.3 -0.3) |
0.3 | 2.10 | 27 | 1600 N | 1200 N | |
| 4.8 | 4.8 (+0.08 -0.15) |
9.5 (+0 -1.0) |
1.1 (+0.3 -0.3) |
0.3 | 2.70 | 27 | 2230 N | 1690 N | |
| 5.0 | 5.0 (+0.08 -0.15) |
9.5 (+0 -1.0) |
1.1 (+0.3 -0.3) |
0.3 | 2.70 | 27 | 2500 N | 2000 N | |
| 6.0 | 6.0 (+0.08 -0.15) |
12.0 (+0 -1.5) |
1.5 (+0.4 -0.4) |
0.4 | 3.60 | 27 | 3900 N | 3000 N | |
| 6.4 | 6.4 (+0.08 -0.15) |
13 (+0 -1.5) |
1.8 (+0.4 -0.4) |
0.5 | 3.85 | 27 | 4100 N | 3120 N | |
St/St — Сталь/Сталь Тело: Сталь; Стержень: Сталь
| Размер | D | H | T | R | Диаметр стержня |
P | Усилие на разрыв | Усилие на срез | |
| 3.0 | 3.0 (+0.08 -0.10) |
6.5 (+0 -0.7) |
0.8 (+0.2 -0.2) |
0.2 | 1.90 | 27 | 1125 N | 915 N | |
| 3.2 | 3.2 (+0.08 -0.10) |
6.5 (+0 -0.7) |
0.8 (+0.2 -0.2) |
0.2 | 2.00 | 27 | 1285 N | 1060 N | |
| 4.0 | 4.0 (+0.08 -0.15) |
8.0 (+0 -1.0) |
1.0 (+0.3 -0.3) |
0.3 | 2.50 | 27 | 1990 N | 1550 N | |
| 4.8 | 4.8 (+0.08 -0.15) |
9.5 (+0 -1.0) |
1.1 (+0.3 -0.3) |
0.3 | 2.90 | 27 | 2920 N | 2300 N | |
| 5.0 | 5.0 (+0.08 -0.15) |
9.5 (+0 -1.0) |
1.1 (+0.3 -0.3) |
0.3 | 2.90 | 27 | 3255 N | 2575 N | |
| 6.0 | 6.0 (+0.08 -0.15) |
12.0 (+0 -1.5) |
1.5 (+0.4 -0.4) |
0.4 | 3.40 | 27 | 5000 N | 4000 N | |
| 6.4 | 6.4 (+0.08 -0.15) |
13 (+0 -1.5) |
1.8 (+0.4 -0.4) |
0.5 | 3.85 | 27 | 5400 N |
4350 N |
|
A2/A2 - нержавеющая сталь/нержавеющая сталь Тело: нержавеющая сталь; Стержень: нержавеющая сталь
| Размер | D | H | T | R | Диаметр стержня |
P | Усилие на разрыв | Усилие на срез |
| 3.0 | 3.0 (+0.08 -0.10) |
6.5 (+0 -0.7) |
0.8 (+0.2 -0.2) |
0.2 | 1.90 | 27 | 2000 N | 1600 N |
| 3.2 | 3.2 (+0.08 -0.10) |
6.5 (+0 -0.7) |
0.8 (+0.2 -0.2) |
0.2 | 2.00 | 27 | 2500 N | 1800 N |
| 4.0 | 4.0 (+0.08 -0.15) |
8.0 (+0 -1.0) |
1.0 (+0.3 -0.3) |
0.3 | 2.50 | 27 | 3800 N | 3100 N |
| 4.8 | 4.8 (+0.08 -0.15) |
9.5 (+0 -1.0) |
1.1 (+0.3 -0.3) |
0.3 | 2.90 | 27 | 6000 N | 4500 N |
| 5.0 | 5.0 (+0.08 -0.15) |
9.5 (+0 -1.0) |
1.1 (+0.3 -0.3) |
0.3 | 2.90 | 27 | 6500 N | 5000 N |
| 6.0 | 6.0 (+0.08 -0.15) |
12.0 (+0 -1.5) |
1.5 (+0.4 -0.4) |
0.4 | 3.60 | 27 | 8850 N | 6500 N |
| 6.4 | 6.4 (+0.08 -0.15) |
13 (+0 -1.5) |
1.8 (+0.4 -0.4) |
0.5 | 3.85 | 27 | 8850 N | 6500 N |
Покраска в цвета по RAL
Компания «1001 КРЕПЕЖ» осуществляет производство изделий из металла окрашенных по Вашему желанию в любой цвет по маркировке RAL. Вместе с окрашенными изделиями Вы можете приобрести в нашей компании кровельные саморезы, шурупы, и заклепки окрашенные так же в цвет по маркировке RAL в рамках Вашего запроса.
Для оформления заказа на покраску изделий из стали и покраску крепежа для монтажа направьте нам заявку на E-mail: info@1001krep.ru или звоните +7 (495) 230-10-82
Часто запрашиваемые цвета RAL:
RAL 1014; RAL 1015; RAL 1018; RAL 3003; RAL 3005; RAL 3009; RAL 3011; RAL 3020; RAL 5002; RAL 5005; RAL 5010; RAL 5021; RAL 6002; RAL 6005; RAL 6020; RAL 7004; RAL 7024; RAL 7035; RAL 8004; RAL 8017; RAL 8019; RAL 9003; RAL 9005; RAL 9016
| № RAL | Цвет | Расшифровка |
|---|---|---|
| RAL 1014 | Ivory | |
| RAL 1015 | Light ivory | |
| RAL 1018 | Zinc yellow | |
| RAL 3003 | Ruby red | |
| RAL 3005 | Wine red | |
| RAL 3009 | Oxide red | |
| RAL 3011 | Brown red | |
| RAL 3020 | traffic red | |
| RAL 5002 | Ultramarine blue | |
| RAL 5005 | Signal blue | |
| RAL 5010 | Gentian blue | |
| RAL 5021 | Water blue | |
| RAL 6002 | Leaf green | |
| RAL 6005 | Moss green | |
| RAL 6020 | Chrome green | |
| RAL 7004 | Signal grey | |
| RAL 7024 | Graphite grey | |
| RAL 7035 | Light grey | |
| RAL 8004 | Copper brown | |
| RAL 8017 | Chocolate brown | |
| RAL 8019 | Grey brown | |
| RAL 9003 | Signal white | |
| RAL 9005 | Jet black | |
| RAL 9016 | Traffic white |
