Хомуты крепления опоры
Хомуты для опор
Хомут для опор это специализированное изделие повышенной несущей способности, конструктивно отличающееся от обычного монтажного хомута, который применяется для подвески коммуникаций. Стандартный монтажный хомут охватывает трубу EPDM-вкладышем и стягивается шпилькой М8 или М10, неся вес трубы и работая на удержание от падения. Хомут для опор рассчитан на работу в составе фиксирующей опоры, где он передаёт на корпус опоры реакцию от теплового расширения трубопровода, и эта реакция может достигать тонн в осевом направлении. Поэтому хомуты этой категории отличаются толщиной металла, диаметром резьбы шпилек, наличием рёбер жёсткости и приварных элементов под крепление к корпусу опоры.
Конструктивные особенности
В каталоге хомуты для опор имеют:
- Резьбу М16 и М20 вместо М8–М10 у обычных монтажных хомутов. Это даёт необходимое сечение стержня для работы под высокой осевой нагрузкой.
- Приварные шпильки или резьбовые втулки на корпусе хомута для крепления к корпусу неподвижной опоры. Сварной шов рассчитан на полное усилие узла.
- Увеличенную толщину металла с рёбрами жёсткости. Обычный хомут гнётся под нагрузкой в несколько центнеров, опорный хомут сохраняет геометрию под нагрузкой в несколько тонн.
- Жёсткая металлическая контактная поверхность вместо мягкого EPDM-вкладыша, поскольку в фиксирующей опоре труба не должна проскальзывать в хомуте под действием температурных усилий..
Диапазон диаметров
Линейка покрывает диаметры труб от 21 мм (полудюймовая) до 326 мм (12 дюймов), что соответствует всем стандартным размерам систем отопления, водоснабжения, технологических и магистральных трубопроводов. Для каждого диаметра подбирается соответствующий типоразмер хомута, точно охватывающий трубу: занижение приведёт к невозможности затянуть хомут, завышение даст проскальзывание трубы в опоре под нагрузкой.
| Узел | Тип хомута | На что смотреть |
|---|---|---|
| Малые и средние трубопроводы | Хомут для неподвижной или фиксирующей опоры с резьбовым креплением М16 | Наружный диаметр трубы, осевая нагрузка, температура среды и диапазон хомута по паспорту производителя |
| Крупные трубопроводы отопления и водоснабжения | Хомут усиленного исполнения с резьбовым креплением М20 | Диаметр трубы, усилие от температурного расширения, масса участка и схема крепления опоры |
| Магистральные системы большого диаметра | Усиленный хомут для неподвижной опоры магистрального трубопровода | Расчётная нагрузка, ширина ленты хомута, толщина металла и допустимые усилия по документации |
| Открытая прокладка или влажная среда | Исполнение HDG, термодиффузионное цинкование или нержавеющая сталь | Коррозионная категория среды и совместимость покрытия хомута, корпуса опоры, шпилек, болтов и гаек |

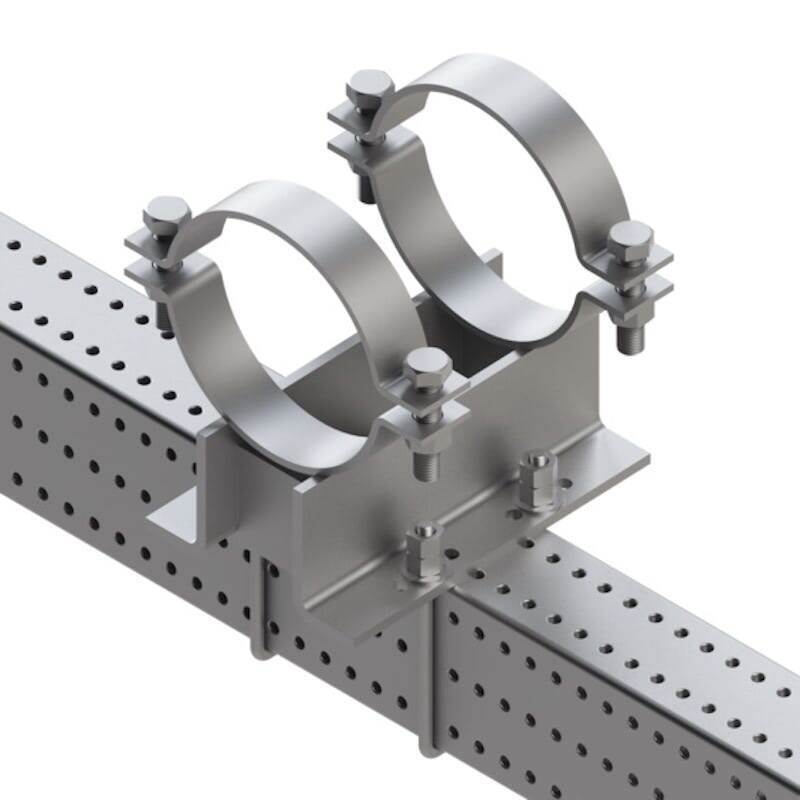

Хомут для опор работает в составе фиксирующей опоры совместно с корпусом неподвижной опоры: корпус крепится анкерами к плите перекрытия или к стальной балке, на корпус через штатный болтовой узел садится сам хомут, и уже в нём зажимается труба. Такая сборка передаёт осевую реакцию температурного расширения трубопровода через корпус на основание, а хомут отвечает только за надёжное удержание трубы относительно корпуса. Подбор корпуса под расчётную нагрузку и геометрию трассы разобран в разделе корпусов неподвижных опор, а общая логика работы опорной системы трубопровода с разделением на скользящие и неподвижные точки собрана в разделе опор для труб. Если задача не силовая, а просто подвес коммуникации к строительной конструкции, обычные монтажные хомуты со стандартной шпилькой М8–М10 ищутся в разделе хомутов.
