Болты монтажные для профиля
Болты монтажные для профильных систем
Сборка несущих каркасов, инженерных траверс и консолей на базе C-образного монтажного профиля требует применения специализированных резьбовых элементов. Ключевая задача узла - обеспечить жесткую фиксацию оборудования или пересекающихся направляющих с расчетным сопротивлением продольному сдвигу и вырыву. Для этих целей применяются метрические болты с шестигранной головкой, а также профильные метизы быстрого монтажа, геометрия которых разработана специально для защемления во внутренних пазах профиля без сквозного сверления.
Кинематика узла: классические шестигранные болты

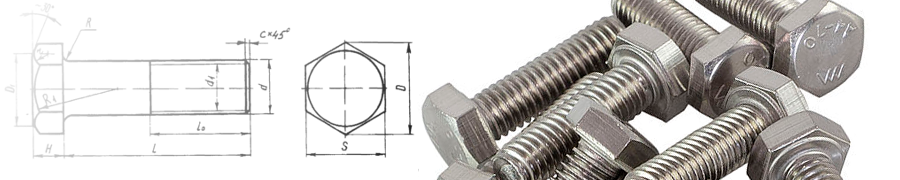

Шестигранные болты с полной резьбой (например, класса прочности 8.8) применяются для сквозного монтажа элементов, крепления седельных фланцев и сборки пространственных конструкций через перфорацию в спинке профиля. Болт работает на срез (сдвиговые усилия между соединенными деталями) и на растяжение от момента затяжки. При использовании болтов DIN 933 / ISO 4017 в профильных системах обязательна установка усиленных шайб со стороны паза: стандартная головка или обычная шайба может продавить загнутые кромки профиля при приложении расчетного момента затяжки, что приведет к потере преднатяга и геометрии узла.
Быстромонтажные элементы профильных систем
Для быстрого крепления в C-образном профиле применяются Т-образные/молотковые болты и профильные гайки быстрого монтажа, например FHS Clix, FCN Clix и TBT. Закладной элемент вводится в паз и фиксируется в рабочем положении поворотом, защёлкиванием или затяжкой - в зависимости от конструкции конкретной системы. Для систем со средними и высокими нагрузками закладные элементы часто оснащаются штампованными зубчатыми насечками. При приложении динамометрического момента зубья внедряются в металл профиля, увеличивая предел сопротивления узла продольному сдвигу.
Прочностные характеристики и привязка к профилю
Несущая способность быстромонтажного крепежа ограничена толщиной стенки и геометрией загиба кромок профиля. При критических нагрузках на вырыв происходит разгибание паза (пластическая деформация профиля). Типоразмер закладной детали подбирается строго под габариты направляющей: системы легкой серии (ширина профиля 27-28 мм) несовместимы с метизами тяжелой серии (ширина 38-41 мм). Установка TBT 28 в профиль 41 мм недопустима: площадь опирания закладной головки не соответствует геометрии профиля, поэтому узел не будет иметь паспортной несущей способности.
Критерии подбора монтажных элементов
| Тип метиза / Серия | Применяемость (тип профиля) | Особенности фиксации и механика узла |
|---|---|---|
| Болты шестигранные (BM, HB) | Сквозной монтаж через спинку | Работают на срез и разрыв. Требуют установки усиленных шайб. |
| Т-образные болты легкой серии (FHS Clix, TBT 28) | Легкие направляющие (27–28 мм) | Фиксация за счет силы трения и геометрии головки. |
| Быстромонтажные элементы тяжелой серии (FCN Clix S, TBT 38/41) | Средние и тяжелые профили (38–41 мм) | Часто имеют рифление (зубья) для минимизации риска продольного сдвига. |
| Специализированные соединители (FTRC, MIA-EH) | Профили высокой нагрузки (MI, FUS) | Интегрированные зубчатые элементы для надежного позиционирования. |
