Крепежные изделия для троса

Проектирование и монтаж тросовых растяжек, подвесных систем и такелажных узлов требует строгого соблюдения механики распределения нагрузок. Стальный трос уязвим к перегибам малого радиуса, перетиранию и раскручиванию прядей под нагрузкой. Использование кустарных узлов или устаревших стандартов метизов снижает несущую способность трассы на 40–60%, что приводит к вырыву волокон и обрушению конструкции. Профессиональный такелажный крепеж подбирается строго по актуальным европейским нормам (EN) и решает три инженерные задачи: безопасное формирование петли, создание регулируемого преднатяга и компенсацию крутящих моментов.

1. Формирование петли: коуши и тросовые зажимы

Сборка тросовой петли на пустом штифте или крюке недопустима — металл переломит пряди каната на изгибе. Внутрь петли обязательно закладывается коуш DIN 6899 (оцинкованный или нержавеющий А4). Это оправка с желобом, которая задает правильный радиус изгиба и принимает на себя разрушающее трение.

• Зажимы общего назначения (бывший DIN 741): Стандарт DIN 741 был отменен еще в 1982 году. То, что сейчас поставляется под этой маркировкой (например, коммерческий зажим "Слоник" с литой или штампованной колодкой), применяется исключительно для бытовых задач, легких статических растяжек и неответственных подвесов.
• Силовые кованые зажимы (EN 13411-5 / ранее DIN 1142): Для ответственных строительных конструкций применяются усиленные зажимы по стандарту EN 13411-5. Они оснащены кованой колодкой, которая обеспечивает высокое сопротивление вырыву каната. Внимание: согласно требованиям технадзора, даже зажимы EN 13411-5 категорически запрещено использовать для постоянных подъемных устройств, шахтных канатов и крановых систем!
• Плоские зажимы (Simplex / Duplex): Одинарные (SIMPLEX) и двойные (DUPLEX) зажимы используются для сращивания тросов между собой на малых диаметрах.
• Опрессовка втулками (EN 13411-3 / ранее DIN 3093): Алюминиевый зажим-втулка DIN 3093 применяется для создания неразъемных петель. Трос продевается сквозь втулку, после чего она сплющивается гидравлическим прессом (холодная сварка).

2. Анкеровка и натяжение трассы

Стальной трос DIN 3055 в процессе эксплуатации дает естественную вытяжку. Трасса требует механизма для выборки слабины и жестких точек крепления.

• Точки крепления: В качестве анкерных точек применяются рым-болты DIN 580 и рым-гайки DIN 582. Их литая проушина с буртиком рассчитана на передачу осевых и угловых нагрузок.
• Талрепы: Инструмент для линейного натяжения троса. Талреп DIN 1480 состоит из муфты с разнонаправленной резьбой и двух винтов. Исполнение «кольцо-кольцо» (тип B) используется для глухой фиксации. Исполнение «крюк-кольцо» (тип A) позволяет оперативно снять трассу.

3. Компенсация кручения: вертлюги и блоки

При натяжении трос спиральной свивки стремится раскрутиться. Если жестко закрепить трос к стене, торсионное напряжение может вывернуть анкер из бетона.

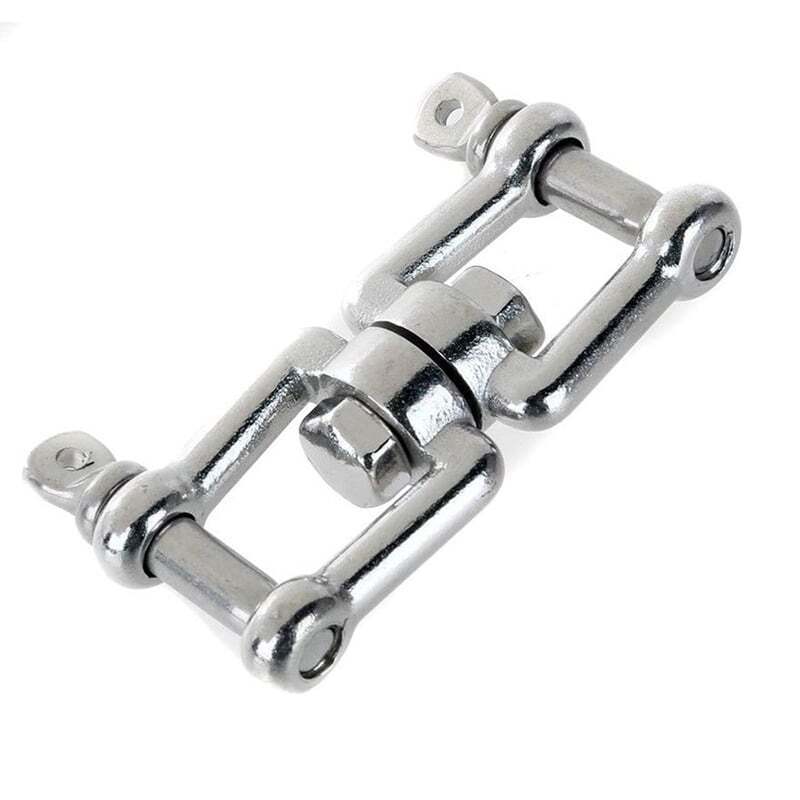

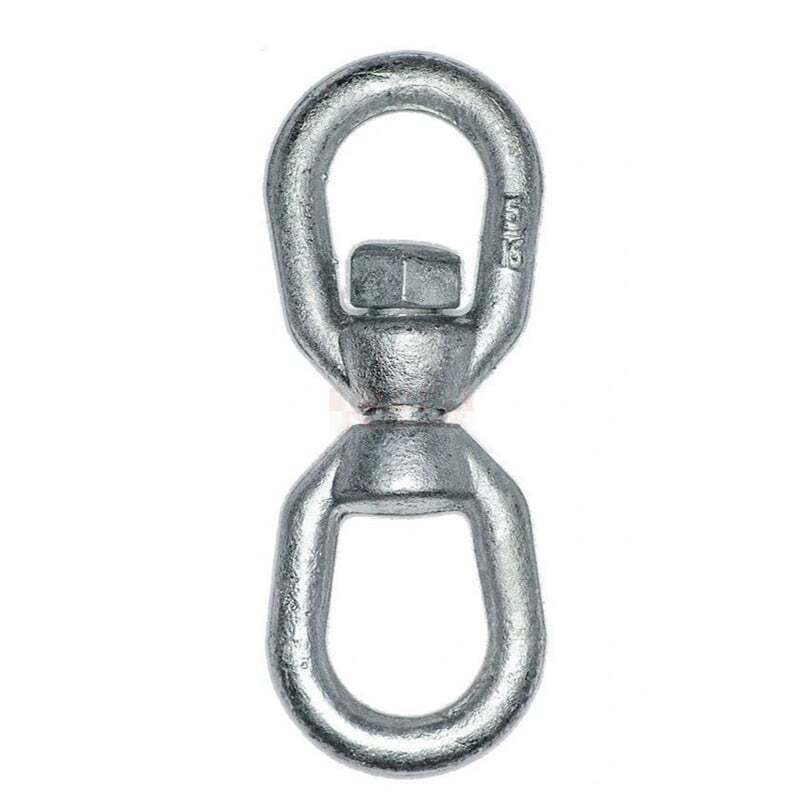

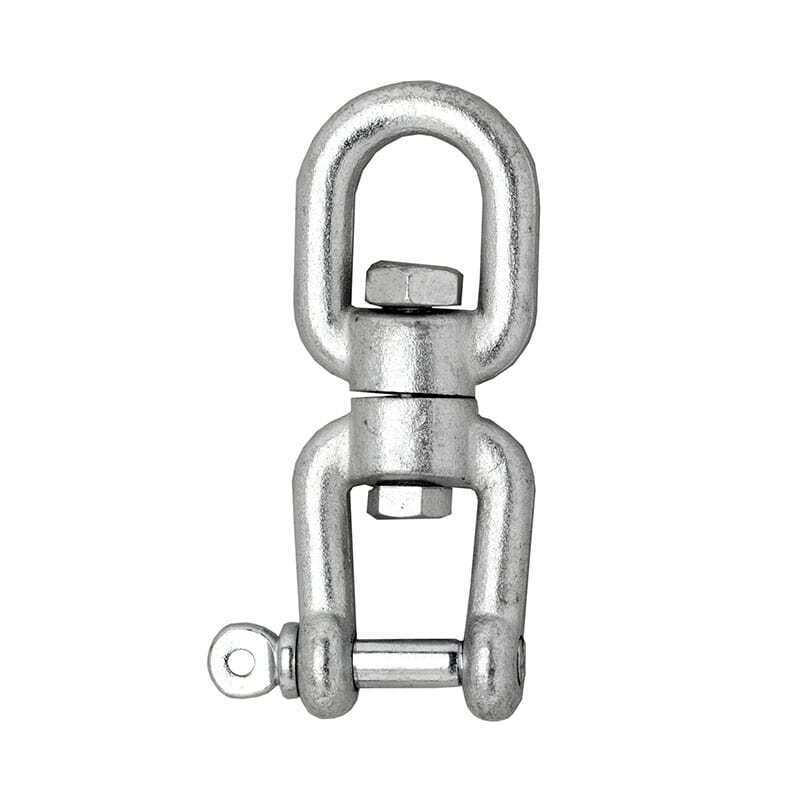

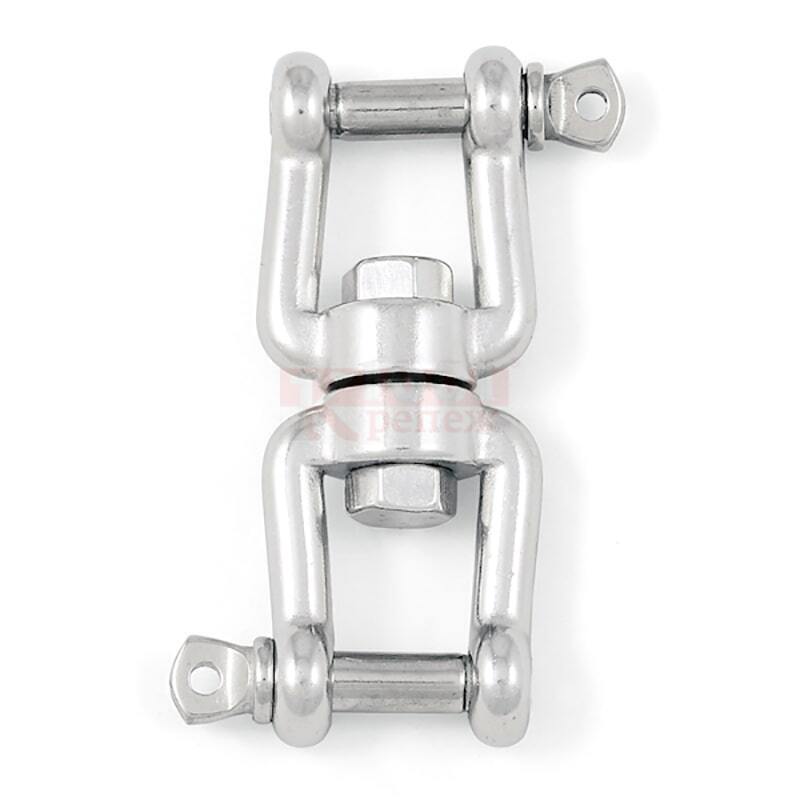

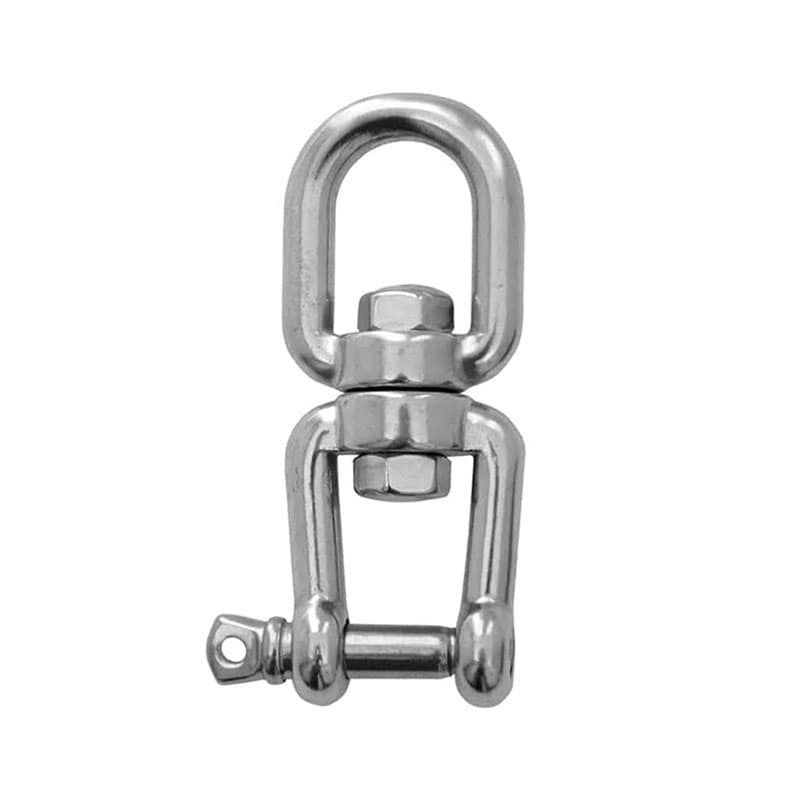

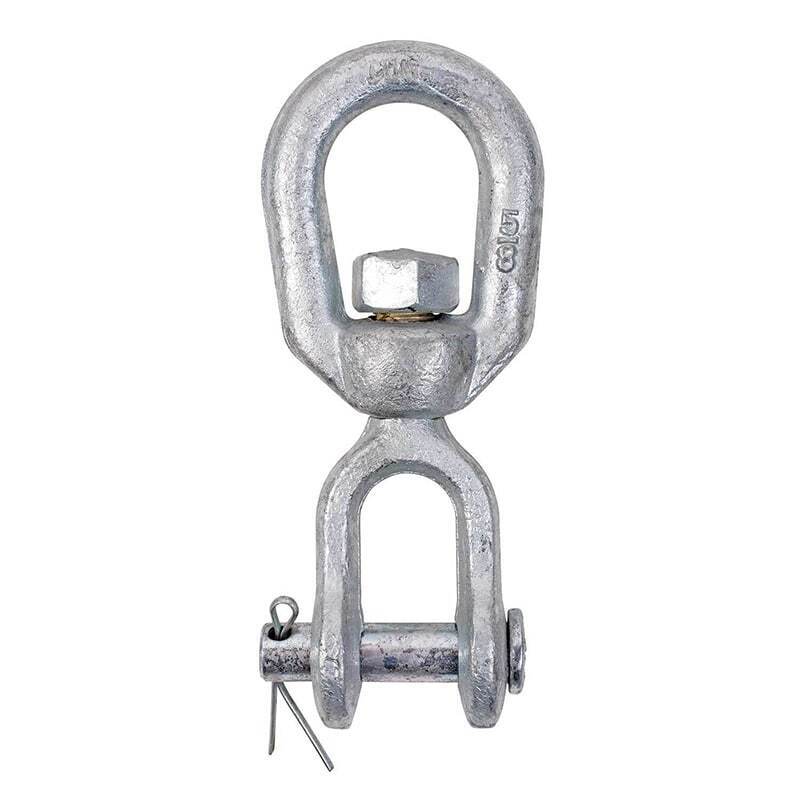

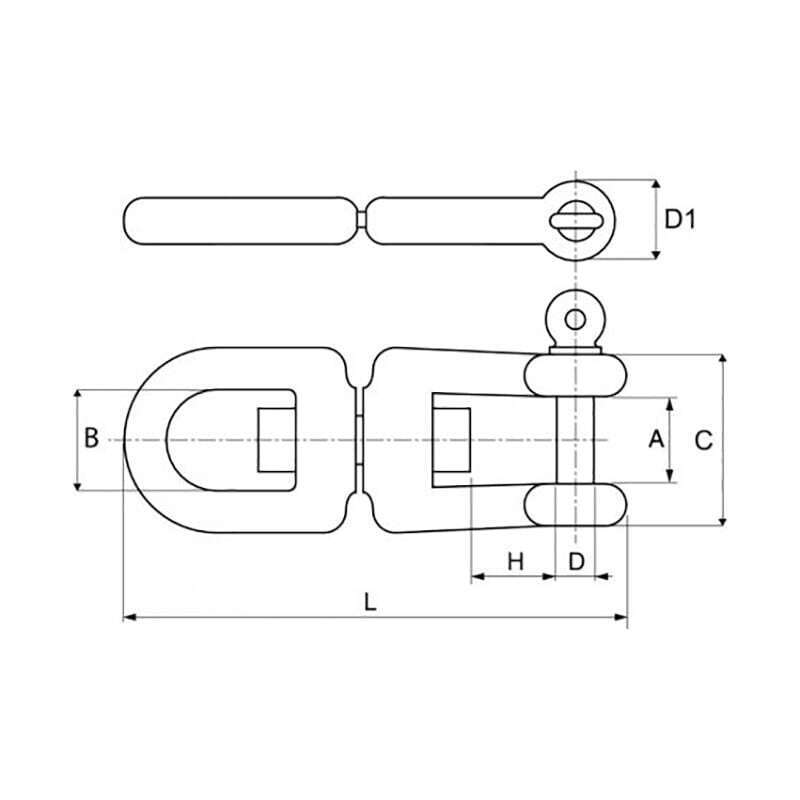

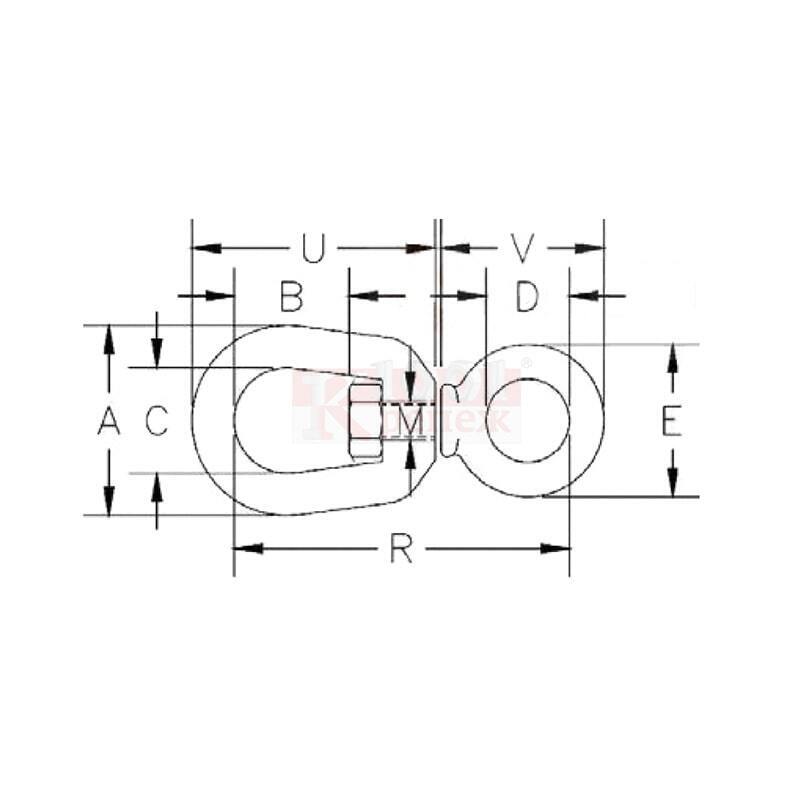

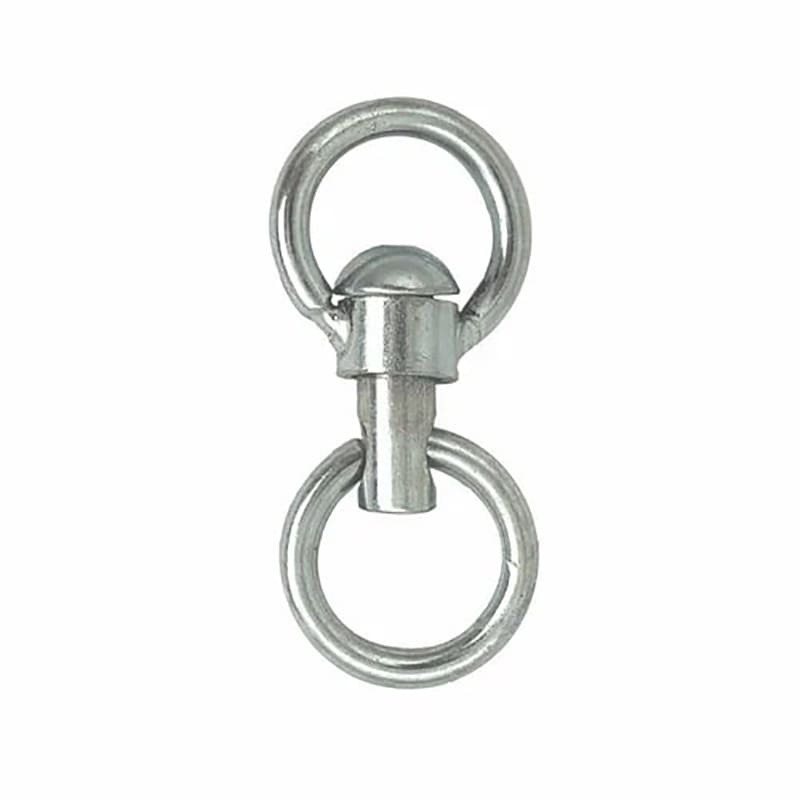

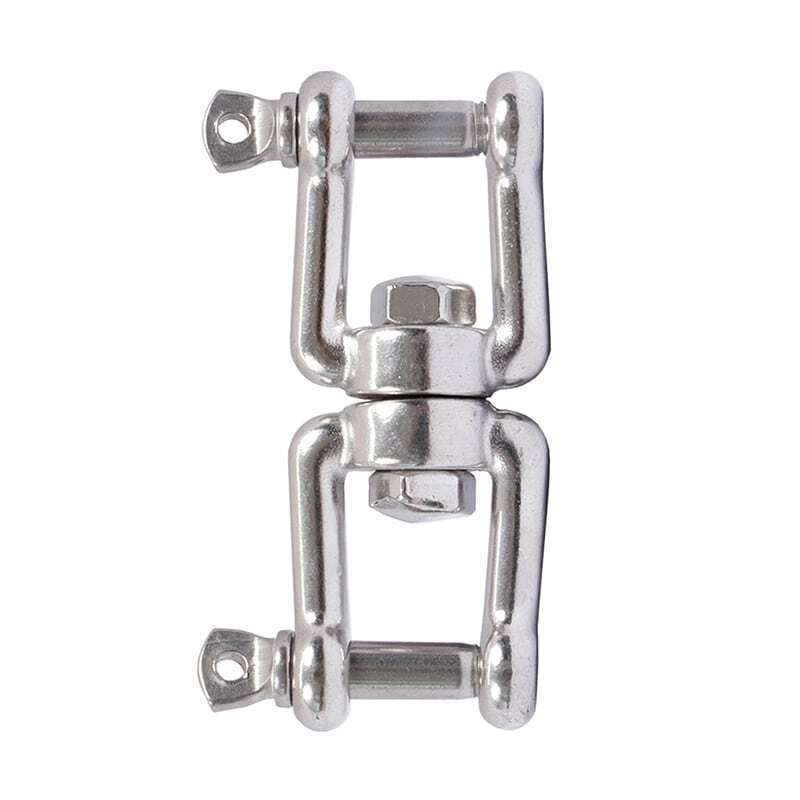

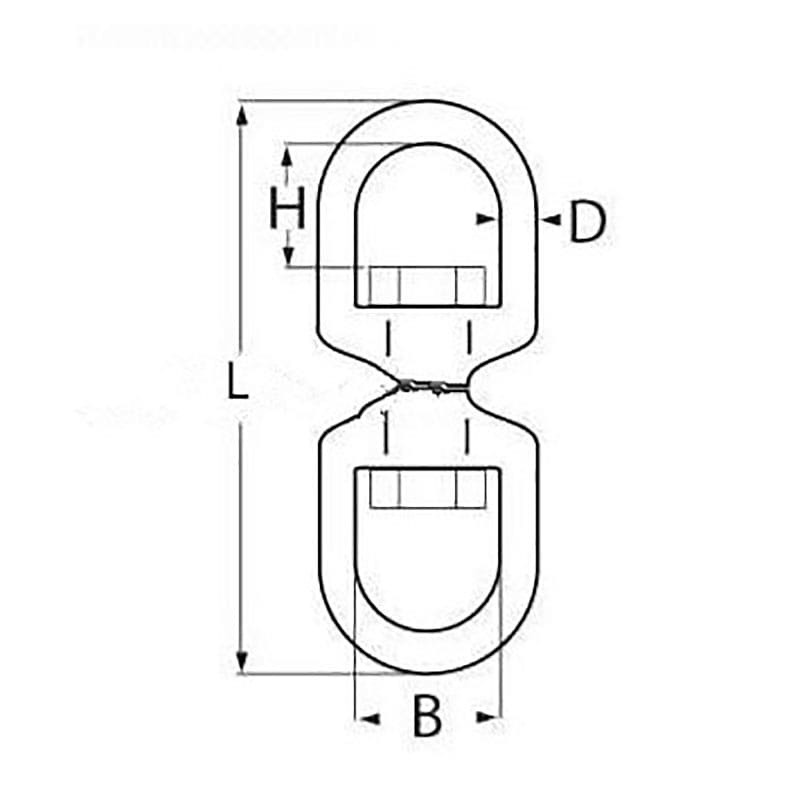

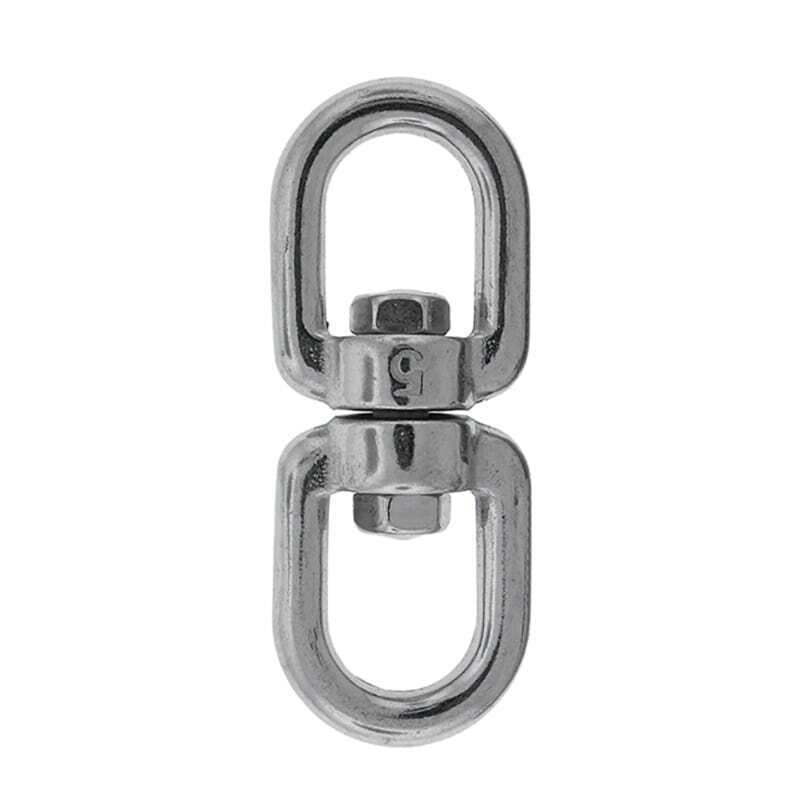

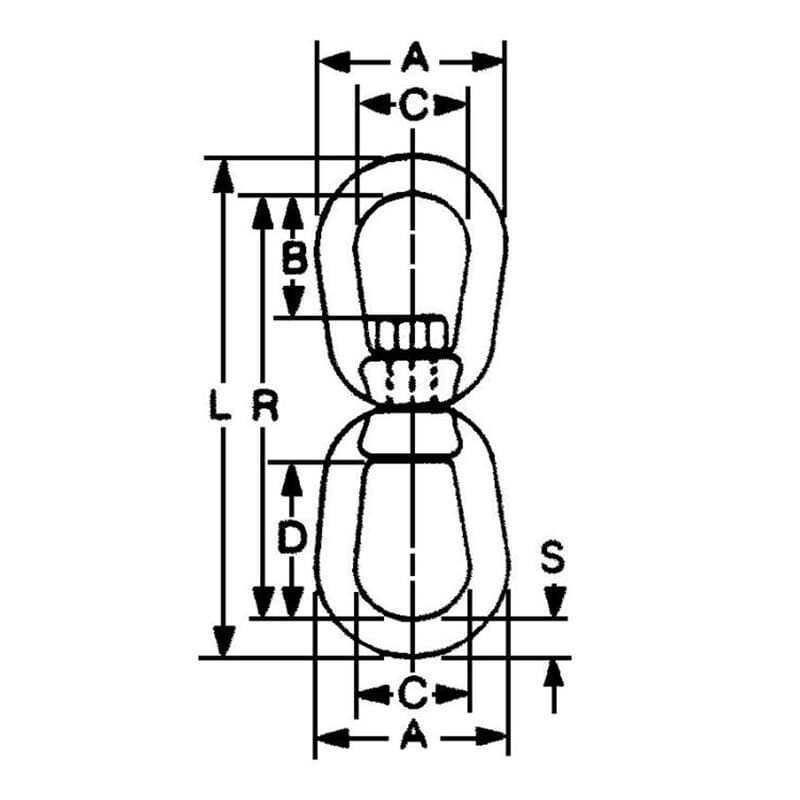

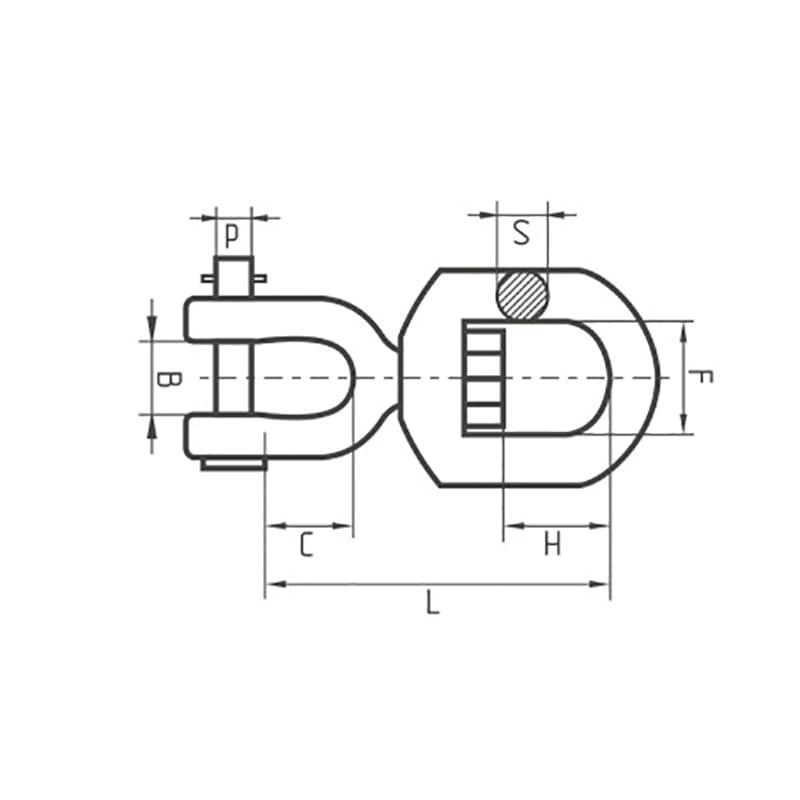

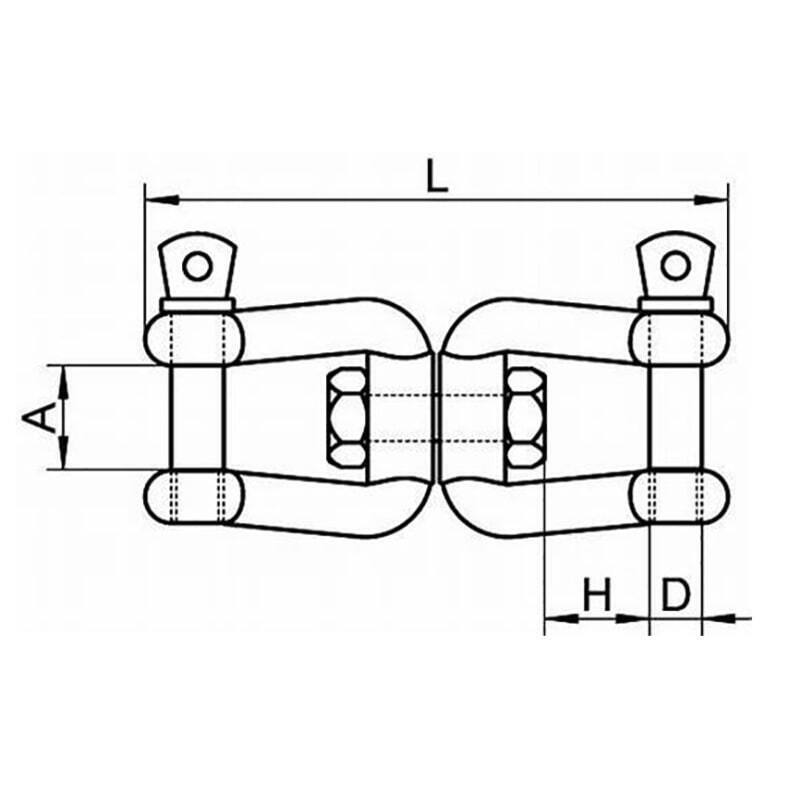

• Вертлюги: Шарнирные элементы (VPK петля-кольцо, VPV петля-вилка или нержавеющие АРТ 8254/8256), обеспечивающие свободное вращение вокруг своей оси. Они полностью снимают напряжение с трассы.
• Изменение вектора тяги: Для отвода троса под углом используются такелажные блоки (BOMDV одинарный или BDMD двойной с металлическим роликом). Встроенный в блок вертлюг исключает перекручивание снасти при натяжке.
• Быстросъемные соединения: Для пристегивания петель используются такелажные скобы G 210 и пожарные карабины DIN 5299C / 5299D (с фиксатором-муфтой).

Экономия на такелаже и игнорирование актуальных евронорм — это прямой путь к обрушению трассы и уголовной ответственности. Попытка собрать несущую петлю без коуша, использование бытовых зажимов-слоников вместо силовых метизов EN 13411-5 или отказ от вертлюгов на длинных пролетах неизбежно приведут к перетиранию прядей и обрыву троса. Грамотная комплектация такелажного узла на этапе проектирования исключает проскальзывание каната под нагрузкой, гарантирует безопасность эксплуатации и обеспечивает беспроблемную сдачу объекта технадзору.

---
