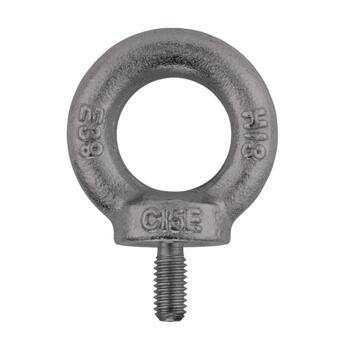

DIN 580 Б/П Болт кованный с буртиком и канавкой стальной, M8
| Страна производства | Россия / Китай |
|---|---|
| Страна бренда | Россия |
| Материал | сталь |
| Резьба | M8 |
| Рабочая нагрузка, кг | 140 |
| Шаг резьбы, мм | 1.25 |
| Длина резьбы, мм | 13 |
| Высота буртика, мм | 6 |
| Высота болта без резьбы, мм | 36 |
| Диаметр буртика, мм | 20 |
| Толщина кольца, мм | 8 |
| Наружный диаметр кольца, мм | 36 |
| Внутренний диаметр кольца/крюка, мм | 20 |
Свойства и преимущества
Рым-болт предназначен для закрепления в теле конструкции для дальнейшего подъема грузозахватными приспособлениями. Применяется во всех отраслях промышленности.
Функционирование
Рым-болты используются для подъема и транспортировки тяжёлых изделий при монтажных и такелажных работах.
Информация о продукте
| d1 | d1 | d2 | d3 | d4 | e | h | L | k |
| M6 | 17 | 28 | 16 | 4 | 31 | 6 | ||
| M8 | M8×1 | 20 | 36 | 20 | 6 | 36 | 13 | 8 |
| M10 | M10×1 | 25 | 45 | 25 | 8 | 45 | 17 | 10 |
| M12 | M12×1,5 | 30 | 54 | 30 | 10 | 53 | 20,5 | 12 |
| M14 | ||||||||
| M16 | M16×1,5 | 35 | 63 | 35 | 12 | 62 | 27 | 14 |
| M18 | M18×2 | |||||||
| M20 | M20×2 | 40 | 72 | 40 | 14 | 71 | 30 | 16 |
| M22 | ||||||||
| M24 | M24×2 | 50 | 90 | 50 | 18 | 90 | 36 | 20 |
| M27 | M27×2 | 50 | 90 | 50 | 18 | 90 | 36 | |
| M30 | M30×2 | 65 | 108 | 60 | 22 | 109 | 45 | 14 |
| M33 | 65 | 108 | 60 | 22 | 109 | 45 | ||
| M36 | M36×3 | 75 | 126 | 70 | 26 | 128 | 54 | 28 |
| M39 | M39×3 | 75 | 126 | 70 | 26 | 128 | 54 | |
| M42 | M42×3 | 85 | 144 | 80 | 30 | 147 | 63 | 32 |
| M45 | 85 | 144 | 80 | 30 | 147 | 63 | ||
| M48 | M48×3 | 100 | 166 | 90 | 35 | 168 | 68 | 38 |
| M52 | M52×3 | 100 | 166 | 90 | 35 | 168 | 68 | |
| M56 | M56×4 | 110 | 184 | 100 | 38 | 187 | 78 | 42 |
| M64 | M64×4 | 120 | 206 | 110 | 42 | 208 | 90 | 48 |
| M72 | M72×4 | 150 | 260 | 140 | 50 | 260 | 100 | 60 |
| M80 | M80×4 | 170 | 296 | 160 | 55 | 298 | 112 | 68 |
| M100 | M100×4 | 190 | 330 | 180 | 60 | 330 | 130 | 75 |
|
Параметры болта |
Номинальный диаметр резьбы D1 |
||||||||||||||
|
M8 |
M10 |
M12 |
M16 |
М20 |
М24 |
М30 |
M36 |
М42 |
М48 |
М56 |
М64 |
М72 |
М80 |
М100 |
|
|
Шаг резьбы, P |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
6 |
6 |
6 |
6 |
|
D2 |
20 |
25 |
30 |
35 |
40 |
50 |
65 |
75 |
85 |
100 |
110 |
120 |
150 |
170 |
190 |
|
D3 |
36 |
45 |
54 |
63 |
72 |
90 |
108 |
126 |
144 |
166 |
184 |
206 |
260 |
296 |
330 |
|
D4 |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
140 |
160 |
180 |
|
E |
6 |
8 |
10 |
12 |
14 |
18 |
22 |
26 |
30 |
35 |
38 |
42 |
50 |
55 |
60 |
|
F |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
12 |
12 |
12 |
|
H |
36 |
45 |
53 |
62 |
71 |
90 |
109 |
128 |
147 |
168 |
187 |
208 |
260 |
298 |
330 |
|
K |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
28 |
32 |
38 |
42 |
48 |
60 |
68 |
75 |
|
L |
13 |
17 |
20,5 |
27 |
30 |
36 |
45 |
54 |
63 |
68 |
78 |
90 |
100 |
112 |
130 |
|
Распредел. |
Схема распредел. |
Параметр |
Номинальный диаметр резьбы D1 |
||||||||||||||
|
M8 |
M10 |
M12 |
M16 |
М20 |
М24 |
М30 |
M36 |
М42 |
М48 |
М56 |
М64 |
М72 |
М80 |
М100 |
|||
|
|
|
Рабочая нагрузка (сила приложена вдоль оси рым-болта, кг (1 кН=100кг) |
140 |
230 |
340 |
700 |
1200 |
1800 |
3200 |
4600 |
6300 |
8600 |
11500 |
16000 |
20000 |
28000 |
40000 |
|
|
|
Рабочая нагрузка (сила приложена к оси рым-болта под углом 45º, кг (1 кН=100кг) |
100 |
170 |
240 |
500 |
860 |
1290 |
2300 |
3300 |
4500 |
6100 |
8200 |
11000 |
14000 |
20000 |
29000 |
